CT弹簧操动机构概述
发布时间:2013-05-08 11:29:26    被阅览数: 4266

一、概述
   弹簧操动机构机构可供操作ZW32-12型户外高压真空断路器及合闸功与之相当的其他户外或户内真空断路器,其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。其中CT37-S为手动操动机构,CT37-D为电动操动机构。手动操动机构具有手动储能、手动合分、过电流保护功能。电动操动机构具有电动机或手动储能、电动或手动合分、过电流保护功能。为实现过流保护所配置的控制器具有涌流、延时和速断保护功能。
二、使用条件
本产品使用以下使用条件:
1、周围空气湿度上限+65℃,下限为-40℃。
2、海拔不超过2000m;风速不大于35m/s。
3、相对湿度日平均不大于95%,月平均不大于90%(+25℃)。水蒸汽压日平均不大于2.2×103MPa,月平均不大于1.8×103MPa。
4、无经常性剧烈震动的场所。

三、技术参数

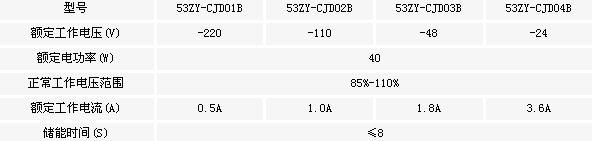

储能电机采用单向永磁直流电动机,其技术参数数据如下:

四、安装与调试

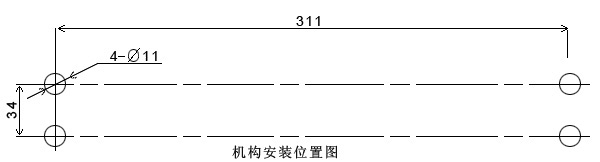

1、机构安装孔尺寸见图十,机构用4个小六角螺栓安装在短路器上。
2、机构与短路器安装后,须进行如下调整:
a.机构的分闸位置需保证输出拐臂的滚子与储能后凸轮之间应保留不小于2mm的间隙;
b.辅助开关的触头断开和闭合应可靠转换;
c.手动分合闸装置可靠动作;
d.分、合闸及过流脱扣器的动作参数应符合要求。
